Системи за димоотвеждаща и натурална вентилация

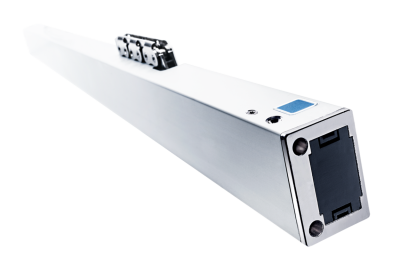

Верижни мотори

Верижните мотори на AUMÜLLER имат тънък и атрактивен, здрав алуминиев корпус, съдържащ микропроцесор, който управлява  електрониката, редуктора и веригата. Веригите от неръждаема стомана имат неогъваема задна част. В предната част те биват подложени на натиск при режим на работа. Силата на притискане зависи от размера и формата на веригата и дължината на хода. Следователно верижните мотори обикновено имат различни сили на изтласкване и издърпване. Верижните мотори с дълъг ход обикновено се ползват при позиции с голямо натоварване при издърпване.

Вграденият микропроцесор регулира силата на задвижване, посредством електронен датчик за позициониране, спрямо дължината на хода. Плавният старт и плавното спиране предпазват моторите и крепежните елементи от претоварване и преждевременно износване. Възможно е синхронизирано действие на няколко прозоречни мотора, както и различни конфигурации, при специфични клиентски и обектови изисквания.

С  техния тънък дизайн, верижните мотори на  AUMÜLLER прилягат елегантно на профила. Използват се в SHEV системи и за натурална вентилация на въздух чрез автоматизирани прозорци, главно на фасади. Моторите с напрежение 230V са подходящи само за вентилационни нужди.

Вариантите за монтаж включват странично, долно и горно отварящи се, и паралелно изнасящи се, прозорци.

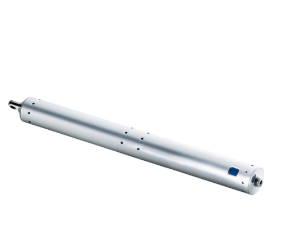

Шпинделовите мотори

Шпинделовите мотори на AUMÜLLER имат атрактивен  кръгъл или правоъгълен алуминиев корпус и капачки от алуминий или пластмаса. Дължината на корпуса се определя от конструктивната дължина, която от своя страна се специфицира от микропроцесорна електроника и  механична предавателна кутия,както и от варираща дължина на шпиндела.

Съчмените лагерни шпиндели са произведени от високо качестева нераждаема и фосфатирана стомана. Задвижващият механизъм се състой от шпинделова рейка направена от неръждаема стомана и анодизиран алуминии. Шпинделовите рейки са стандартно снабдени с неподвижни болтове или биват заменени с шарнирни такива за различни мотажни планки. Възможен е и монтаж чрез регулируемо захващащи се пръстени, плъзгащи елементи или със скоби в задната част на корпуса. Лесно изпозлваемото регулируемо захващане на тялото предоставя ноебходимата стабилност дори и при дълги избутвания под въздейстието на странични сили и натоварвания.

Микропроцесорът контролира плавният старт и плавното спиране както и избутващата дължина, сила и скорост. Тези неща предпазват мотора от претоварване както и прозоречните крепежи от преждевременно износване. Синхронизирането на няколко мотора в различни обектови специфични изисквания е възможно без никакви проблеми.

Приложение:

Шпинделовите мотори на AUMÜLLER могат да се използват както в ВСОДТ (SHEV) системите така и  за натурална вентилация на въздуха.

Диретно захващащите се шпинделови мотори са подходящи за отварящи се покривни пространства както и за фасади. Областта на приложение включва големи, тежки и много тежки прозорци на странична, долна, горна и фрикционна ос както и за паралелно отваряне навън.

Непряко захванатите мотори чрез монтажна планка са подходящи за странично отварящи се леки и не много тежки външно и вътрешно отварящи се крила главно на фасади.

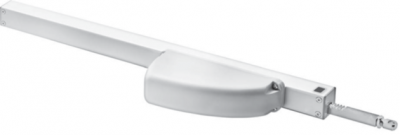

Мотори със зъбни рейки

Функции на мотора LKS

• За естествена вентилация, димо и топло отвеждащи системи
• Здрав антикорозионен дизайн
• Тънък анодизиран алуминиев корпус (30 x 30 мм)
• Сив пластмасов корпус за моторa
• Лесна инсталация благодарение на регулиращия пръстен, както и на предното и задното окачване
• Хромирана решетка от неръждаема стомана с овлажняване на крайното положение

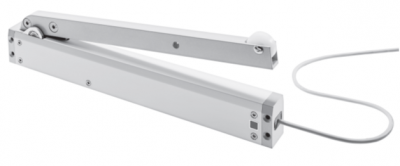

Сгъваеми мотори за избутване FTA (FOLDING ARM DRIVES FTA)

СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ FTA600

• За естествена вентилация, димo и топлоотвеждащи системи и ferralux® NSHEV (EN12101-2)
• Тип:
  • R - с ролка: Сгъваемото рамо се отваря чрез ролка свободно движещи се врати за въздушна вентилация на 90 °
  • DF - с шарнирно съединение за отваряне / затваряне на странично окачени прозорци отварящи се навътре на 90 °
  • GF - с плъзгаща релса за отваряне / затваряне на страничните окачени прозорци отварящи се навън на 90 °
• Време за отваряне от 45 секунди за ъгъл на отваряне 93 °
• Програмируем контакт без напрежение
• Здрав антикорозионен дизайн
• Лесна инсталация, благодарение на отвори в крайните капачки на корпуса
• Програмируеми параметри на вътрешната интелигентна контролна електроника S12
  • Синхронизирано управление с много функции и последователност без добавяне на допълнителни устройства
  • Електронно контролирано плавно отваряне, затваряне и спиране в края на на хода
  • Ход, сила, скорост
  • Контрол на отстъпките
• Интегриран букса за разширяване на системата
• Подходящ за M-COM за автоматично синхронизирано изпълнение на многодвигателни системи и автоматично управление на последователността с заключвщи задвижки

Заключващ мотор LLA

СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ LLA

• За отвеждане на дим и топлина, естествена вентилация и ferralux® NSHEV (EN12101-2)
• DIP-превключватели за избор на посоката на движение и самостоятелно / синхронизирано движение
• Контактен ключ за активиране на функциите за аварийно затваряне на програмите
• Самоубочение разпознаване на удар
• Здрав антикорозионен дизайн
• Лесна инсталация чрез скрити отвори под наклонените крайни капачки
• Съединителен адаптор с фрезован канал Ø13,3 x 9,2 мм
• Програмируеми параметри на вътрешната интелигентна контролна електроника S12
  • Синхронизирано управление с много функции и последователност без добавяне на допълнителни устройства
  • Електронно контролирано плавно отваряне, затваряне и спиране в края на на хода
  • Ход, сила, скорост
  • Контрол на отварянето

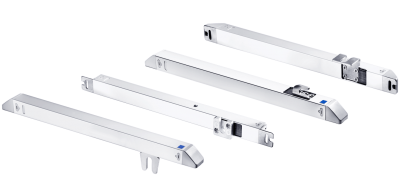

Заключващ мотор FV

СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ FV1 / FV3 / FV4

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• Версии:
  • FV1 - без вътрешен прекъсвач и контрол на последователността, за използване в RWA системи с USKM модул
  • FV3 - с вътрешен прекъсвач зависим от товара(защита от претоварване) и контрол на последователността за задвижванията PL6 S1 / PL10 S1
  • FV4 - версия SW-V2 (софтуер) с M-COM подходящ прекъсвач зависим от товара и контрол на последователността за задвижвания S3 / S12

(окабеляване звезда, ток на задвижването не минава през FV4, контрол на последователността става чрез комуникационен проводник)

• Брой на заключващите точки (VP)
  • 1 VP - Корпус 420 мм като лява или дясна версия
  • 2 VP - Корпус 1200 мм или 2000 мм
  • 3 VP - корпус 2000 мм
• Малка заключваща скоба за 18 мм монтажно пространство на профила на рамката на прозореца
• Здрав антикорозионен дизайн в тънък алуминиев корпус (Lx35x35 mm) или в цветове RAL

 по избор

• Лесна инсталация поради скрити отвори под наклонените крайни капачки
• Кабелни свързващи клеми под крайната капачка (в FV3 и FV4)

Заключващ мотор FVR

 СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ FVR3 / FVR4

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• Версии:
  • FVR3 - с вътрешен прекъсвач зависим от товара(вградена защита от претоварване) и контрол на последователността за задвижвания PL6 S1 / PL10 S1
  • FVR4 - версия SW-V2 (софтуер) с M-COM подходящ с вътрешен прекъсвач зависим от товара и контрол на последователността за задвижвания S3 / S12

(окабеляване звезда, токът на задвижването не преминава през FVR4, управление чрез комуникационен проводник)

• Монтиране върху рамката на прозореца при отваряне навън или профила на касата при прозорците които се отварят навътре
• Заключващата планка активира многоточковите заключващи системи на прозорците чрез допълнителна заключваща ролка
• Здрав антикорозионен дизайн в тънък алуминиев корпус (420x35x35 мм) или в цветове RAL по избор
• Лесна инсталация поради скрити отвори под наклонените крайни капачки
• Кабелни свързващи клеми и DIP-превключватели за настройка на посоката на движение под крайната капачка

Заключващ мотор FVB

СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ FVB

• За естествена вентилация, изпускане на дим и топлина и ferralux® NSHEV (EN12101-2)
• версии:
• FVB3 - с вътрешен прекъсвач зависим от товара (вградена защита от претоварване) и контрол на последователността за задвижванията PL6 S1 / PL10 S1
• FVB4 - версия SW-V2 (софтуер) с M-COM подходящ с вътрешен прекъсвач зависим от товара и контрол на последователността за задвижвания S3 / S12

                            (окабеляване  звезда, токът на задвижването не преминава през FVB4, управление чрез комуникационен проводник)

• Монтиране върху профила на прозореца на прозорците отваряни навътре
• Заключващата планка активира многоточковите заключващи системи на прозорците чрез допълнителна заключваща ролка
• Здрав антикорозионен дизайн в тънък алуминиев корпус (420x35x35 мм) или в цветове RAL

по избор

• Лесна инсталация поради скрити отвори под наклонените крайни капачки
• Кабелни свързващи клеми и DIP-превключватели за настройка на посоката на движение под крайната капачка

Заключващ мотор FVM

СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ FVM2

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• С M-COM подходящ с вътрешен прекъсвач зависим от товара(вградена защита от претоварване) и контрол на последователността за задвижвания S3 / S12

(окабеляване звезда, токът на задвижването не преминава през FVM2, управление чрез комуникационен проводник)

• Подходящ за скрит монтаж в профили
• Заключващата плоча активира многоточковите заключващи системи на прозореца чрез допълнителна заключваща ролка, която може да бъде монтирана от двете страни и може да се върти на 180 °
• Ръчен механизъм за отключване
• Здрав антикорозионен дизайн в тънък корпус от неръждаема стомана (473x25x25 мм)
• Скрити кабелни клеми и DIP-превключватели за настройка на посоката на движение и заключващия ход

Заключващ мотор ОFV

СПЕЦИАЛНИ ХАРАКТЕРИСТИ OFV1 / OFV1 M-COM

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• Отличителни белези:
  • Вътрешен прекъсвач зависим от товара(вградена защита от претоварване) и контрол на последователността за задвижвания PL6 S1 / PL10 S1, както и за задвижвания тип S2 / S3 / S12
  • Версия OFV1 M-COM с подходящ вътрешен прекъсвач зависим от товара и контрол на последователността за задвижвания S3 / S12

                                (окабеляване тип звезда, ток не преминава през  OFV1 (SW-V2 M-COM), управлението става  чрез комуникационен проводник)

• Ъгъл на завъртане, регулируем на 90 ° / 180 °
• Посока на отваряне, насочена към дясно / ляво завъртане

• Монтиране на зъбно колело на прозорците които се отварят навътре вместо дръжка
• Плоският вал активира многоточковите заключващи системи на прозореца чрез предавката на дръжката на прозореца
• Здрав антикорозионен дизайн в пластмасов корпус
• Лесна инсталация благодарение на скрити отвори
• Скрити кабелни свързващи клеми и DIP превключватели за настройки

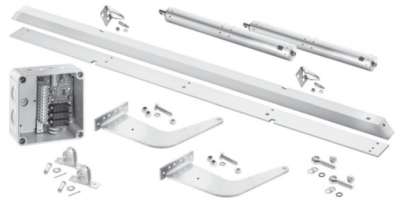

RWA1100 HARDWARE SET

 СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ RWA1100

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• Подходящ за отваряне навън (долно / горно / странично окачени прозорци)
• Големите ъгли на отваряне се развиват с къси удари и време на отваряне, дължащи се на монтажа на задвижванията на шпиндела при остър ъгъл към страничния затварящ ръб
• Максимален ъгъл на отваряне и балансирано съотношение на силата и хода с клемата F11, монтирана на страничния затварящ ръб на крилото профили в
  • ап. 1/2 от дължината на крилото, ако използвате K15
  • ап. 1/3 от дължината на касата, свързана с пантите, ако използвате K37
• Други комбинации от различни задвижвания на шпиндела в SOLO или TANDEM с заключващи задвижващи механизми на прозореци сецифични за различните профилни системи (при поискване)
• Могат за се използват за покривни прозорци при заявка

 RWA1050 HARDWARE SET

 СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ RWA1050

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• Подходящ запрозорци отваряни навътре странично окачени прозорци
• Ъгъл на отваряне от 90 градуса с къси удари и време на отваряне поради монтажа на задвижванията на шпиндела при остър ъгъл спрямо страничния затварящ ръб и поради изместването на шарнирната точка на рамковата скоба зад конструкцията на гребло / греда
• Необходимо е пространство само 22 мм за монтаж на рамковата скоба на страничния затварящ ръб на профила на рамката на прозореца
• Други комбинации от различни задвижвания на шпиндела в SOLO или TANDEM с заключващи задвижващи механизми на прозореци сецифични за различните профилни системи (при поискване)

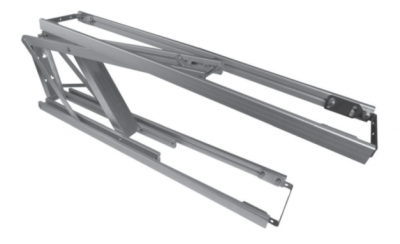

SKYLIGHT HARDWARE SYSTEMS

СПЕЦИАЛНИ ФУНКЦИИ

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• Използвайте за капандури тип Eternit Fumilux4000
• Ъгъл на отваряне приблизително 160 °
• Използване при друг вид капандури при поискване

 SHEV – Централа EMB7300

ФУНКЦИИ НА ЦЕНТРАЛА EMB7300

• Управлява 24 V DC устройства за отвеждане на дим и топлина в случай на пожар и за естествена вентилация
• Контролен панел, съвместим с prEN 12101-9
• Захранване, отговарящо на EN 12101-10
• Ниско изходно напрежение (<2 Vpp) - съвместимо с всички обикновени устройства
• 1 изход SHEV-Group с 1 (по избор 2) контролирана вентилационна линия (и)
• Сменяеми клеми за лесно свързване на сигналните линии
• Свързване на електрически мотори, генератор на сгъстен газ и магнити за задържане
• 2 входа за линейни детектори с мониторинг за връзка:
  • Модул за активиране на системата чрез счупване на стъкло (HSE)
  • Автоматични детектори за дим и топлина
• 1 Вход за вентилационната линия (по избор 2) с функция ОТВОРИ-СТОП-ЗАТВОРИ
• 2 слота за модул за мониторинг и преобразуване на сигнала (аварийно отваряне, неизправност)
• 1 Мрежов порт за връзка и интегриране в системи за управление на сгради (LON, KNX)
• Вход за директна връзка за сензори за вятър и дъжд
• Ясни операционни елементи на дисплея
• Обширни опции за настройка на основните функции чрез софтуер "EMB compact"
• Корпус (по избор) с Модул за активиране на системата чрез счупване на стъкло и вентилационен бутон (2,5 A / 5 A)
• Водеща рамка, използваема за бърз монтаж (2,5 A / 5 A)
• Кабелен вход отгоре, отдолу или отзад на корпуса
• Подготвен за свързване на резервни батерии (72 часа)
• VdS сертификат номер: G 514001

SHEV – Централа EMB8000

 ХАРАКТЕРИСТИКИ НА ЦЕНТРАЛА EMB8000

• Модулен контролен панел за управление с дигитална линия за врузка и захранване 24 V DC за задвижки на димо и топло отвеждащи системи (SHEV) и в контролирани системи за естествена вентилация
• Контролен панел, съвместим с prEN 12101-9
• Захранване, отговарящо на EN 12101-10
• Ниско остатъчно изходно напрежение (<2 Vpp) - съвместимо с всички обикновени устройства
• Лесна и пестяща място инсталация на 35-милиметрова монтажна релса с множество комбинации
• Лесно конфигуриране на SHEV и вентилационни групи чрез селективно подреждане на модулите
• Контролен и сензорен модул с 3 наблюдавани детекторни линии с различни приоритети за свързване с:
  • Устройство зааварино активиране чрез ръчно счупване (HSE)
  • Автоматични детектори за дим и топлина
  • Контролен сигнал от фиксирана алармена система (FAS)
• Модул за задвижване с контролирани линейни изходи за свързване на задвижвания до 20 А
• Релеен модул за оценка и предаване на събития (сигнал за открит авариен сигнал, сигнал за повреда, сигнали за обратна връзка)
• Модул за времето за връзка със сензори за скорост на вятъра, сензори за посоката на вятъра и сензори за дъжд
• Мрежови модули за свързване и интегриране със системи за управление на сгради (CAN, KNX)
• Всички входове на вентилационните бутони с функция OPEN-STOP-CLOSE и регулируеми приоритети
• Ясни операционни и дисплейни елементи
• Обширни настройки на основните функции чрез софтуер, предлаган чрез изтегляне безплатно
• Специални функции, програмируеми чрез лиценз за софтуер за допълнителни разходи, както следва:
  • Интервали на обслужване и поддръжка
  • Промени в приоритетите, преходните прагове и времето за изключване
  • Деактивиране на линиите на детектора или на тяхното наблюдение
  • Контрол на алармените функции чрез свободен от волта контакт на алармената система (FAS)
  • Интеграция в мрежата
• Корпус от стоманена ламарина, клас на защита IP40 / IP54, алтернативно наличен със скоби за стена, изход отгоре на кабела
• Възможно свързване на резервни батерии (72 часа)
• VdS сертификат: G 512005
• В състояние на доставка може да се конфигурира взаимосвързаността на SHEV и вентилационните групи                                                                                                        - чрез целенасочено подреждане на модулите - без софтуер.
• Системни компоненти за индивидуално сглобяване, състоящи се от функционални основни контролни единици, всеки с един SHEV и една вентилационна група, както и различни модули и компоненти, които могат да бъдат поръчани или като фабрично инсталирани или за самата инсталация от страна на клиента.
• Софтуерни лицензи за активиране и конфигуриране на комплексни добавени специални функции, както и за взаимно свързване на множество управляващи устройства към мрежа с по-високи функции за SHEV, вентилационни и климатични групи
• Напълно сглобени и конфигурирани - фабрично или чрез саморазшиване.
• Напълно сглобени и конфигурирани от завода или за самоотстраняване
• Индивидуално персонализиране чрез обширни софтуерни опции

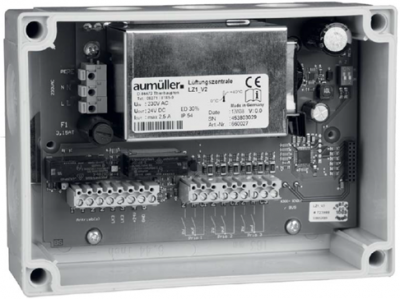

Контролен блок за натурална вентилация

 ХАРАКТЕРИСТИКИ НА КОНТРОЛНИ БЛОК И ЗАХРАНВАНЕ ЗА НАТУРАЛНА ВЕНТИЛАЦИЯ

• Управляващи устройства с аксесоари като сензори за времето и контролни панели за управление на задвижвания
• 24 V DC за естествена вентилация в помещения или сгради
• Ниско остатъчно изходно напрежение на вълната (<2 Vpp)
• Входовете на два или повече контролни блока могат да се превключват паралелно
• Свързване на различни управляващи устройства в една вентилационна група
• Бутони за вентилация с функция ОТВОРЕНО-СТОП-ЗАТВОРЕНО и 2 или 3 приоритета
• Бутони за вентилация, които могат да се конфигурират в режим "мъртва" или "джог-превключвател"
• Всички изходи на задвижващите линии са свързани
• Вход за по-висок ранг, напр. без вятър и дъжд сигнали
• Подходящ за използване в контролирани системи за естествена вентилация
• Различни елементи за показване и управление
• Плоски монтирани корпуси, подходящи за монтаж в окачени тавани или предназначени за тях места.
• Допълнителен BUS интерфейс за интегриране в GLT системи чрез LON и KNX
• Цифров интерфейс за AUMÜLLER S12 устройства

 Контролиране за натурална вентилация

ХАРАКТЕРИСТИКИ НА ПРОДУКТА

• Нашата контролирана система за естествена вентилация предлага решения за съвременни сгради на възможно най-високо ниво на комфорт за потребителя
• Нашите контролирани системи за естествена вентилация изискват внимателно планиране и професионална инсталация. Системата осигурява:
  • доставка на помещения с чист въздух с ниска мощност
  • подобрява охлаждането на сградата през лятото
  • има интегрирана система за нощно охлаждане, което спестява енергия през лятото, топлинните загуби през зимата се предотвратяват от кратко
  • интервали на вентилация
  • предотвратява от образуването влагата и на плесени

• Основни функции за естествена вентилация:

• Едностранна вентилация (прозорците са от едната страна на помещението) - подходящи за стаи с ниска степен на обществено съответствие и дълбочина на помещението <2,5 пъти височина на помещението, с малка обмяна на въздуха
• Кръстосаната вентилация (прозорците са от двете страни на стаята) - възниква, когато има вентилационни отвори от двете страни на стаята и където има значителни разлики в налягането на вятъра. Подходящ е за стаи които за с голямо натоварване и стаи с дълбочина <5x височина на стаята

• Вентилация на атриума (прозорците са разположени в фасадата или на покрива) - Прозорци, които са разположени на различни височини и се получава "ефекта на комина". По този начин топлият въздух се издига и изтича през покривните прозорци. Това създава ниско налягане в сградата и позволява на чистия въздух да влиза свободно през фасадните прозорци

• Хибридна вентилация - използва предимствата на контролирана естествена вентилационна система и я поддържа с добавянето допълнителна механична вентилация (например вентилатор за извличане на въздух). Хибридна вентилация може да се използва в помещения, които имат висока обществена натовареност (например конферентни зали)

• Благодарение на много обширните функции и задачи, които контролираните вентилационни системи трябва да изпълнят, компонентите, използвани в такива системи, обикновено се свързват чрез кабелни системи като KNX, LON, CAN или чрез безжични радиосистеми

Аксесоари за RWA системи

WR-Set Type 7x/8x – Сензори за Вятър и дъжд комплект

Приложение:

 Датчиците за вятър и дъжд работят с модул за оценка WRAG2 или Typ IV, WM (Weather Module) съвместими с централи EMB 7300/ 8000 или директно с контролното устройство на SHEV(система за вентилация) за затваряне и блокиране на естествената вентилация при лоши метеорологични условия.

Комплектът включва:

• сензор за вятър тип III,
• сензор за дъжд Тип III
• скобен пръстен,
• алуминий конзола за монтаж на полюс или стена
• без винтове за монтаж

WRG-Set – Сензор за посока на вятъра комплект

Приложение:

 Датчик за остановяване посоката на вятъра, работи с модула за оценка или с WM (Weather-Module) съвместими с централа EMB 8000  за остановяване посоката на вятъра в зависимост от нея  се отварят / затварят прозорците в случай на пожар.

Комплектът включва:

• Сензор за посоката на вятъра
• Кутия за свързване
• Пръстен за затягане
• Алуминиева конзола за монтаж на стойка или стена
• без винтове за монтаж

 HSE – Основен контролен панел авариен бутон със прозерец за счупване

Приложение:

Авариен бутон със стъкло за счупване и ръчно управление на аварийните функции на SHEV / NSHEV системи (отворяне и затваряне).

Свързва се към линията на детектора в управляващо устройство.

Компоненти:

• Заключваща се, остъклена врата (включен е ключ)
• Вход за присъеденяване към линията на детектора
• HSE оранжево: сертификат VdS

Възможна е поръчка с цветове: червено, жълт, сив, син, оранжев

Датчик за дим

Приложение:

Датчик за дим за автоматично ранно откриване на пожар.  Управление на функцията аварийно-отваряне на група SHEV / NSHEV системи.

Свързване към линията на детектора на управляващо устройство.

Описание:

Система за избягване на фалшиви аларми, автоматично следене на параметрите за активиране на алармите

Съгласно EN 54-7 може за бъде свързан към входа на линията на детектора

Бутони за вентилация

Приложение:

 Бутон за вентилация за свързване към вентилационните входове на SHEV / NSHEV системи

Описание:

Бутон без механично заключване, функция "стоп" при натискане и на двата бутона

 Описание:

Бутон без механично заключване

Описание:

Превключвател с партон (DIN 19525) и 3 ключа

Регулатор на стайна температура

 Приложение:

Термостат като контролер за включване и изключване за контролиране на стайна температура.

Описание:

Свързва се към вентилационни входове на SHEV (система за вентилация) или на системи за естествена вентилация

Худростат

Приложение:

Хигростат като контролер за контролиране на влажноста в помещението.

Описание:

Свързва се към вентилационни входове на SHEV (система за вентилация) или на системи за естествена вентилация

Сензор за качеството на въздуха – CO2

Приложение:

Сензор за откриване и оценка на концентрацията на CO2 (въглероден диоксид) в помещенията.

Описание:

Свързва се към вентилационни входове на SHEV (система за вентилация) или на системи за естествена вентилация

Управление/ Контролер WG 3006

Приложение:

Контрол на задвижки от 230 V.

 За отваряне и затваряне на зимни градини, оранжерии, тераси и балкони - ръчно и в зависимост от вътрешната температура.

 Възможно е да е свързан датчик за дъжд от 230 V.

Описание:

Термостатен прекъсвач с ръчен/автоматичен и въртящ се ключ ОТВОРЕНО/ЗАТВОРЕНО

Реле време

Приложение:

За контролирано от времето (отваряне/затваряне) на вентилационни линии              с 30 - дневна и седмична програма.

Описание:

Свързва се към вентилационни входове на SHEV (система за вентилация) или на системи за естествена вентилация

REL1 - Реле за препращане на статус

Приложение:

За предаване на различни функции или статус на SHEV (система за вентилация)  или система за естествена вентилация на външни устройства.

Описание:

С основа за монтаж на 35 мм монтажна шина.

Релеен интерфейс за 230 V устройства

Приложение:

Реле за свързване на 230 V AC задвижвания към 24 V DC задвижваща линия, задействайки с промяна на полюсите на 24 V DC задвижваща линия.

Описание:

Връзка към линията за задвижките на SHEV (система за вентилация)  или управляващите устройства за естествена вентилация

FAS интерфейсен модул

Приложение:

Модул за автоматичен контрол на функцията за аварийно отваряне чрез линия (без захранване) на алармена система.

Описание:

За свързване към входа на детекторната линия на управляващите устройства SHEV (система за вентилация), с мониторинг на линия между контролния блок и модула

Краен модула за линията на  задвижките M-COM

Приложение:

За монтаж в последната или единствената разпределителна кутия на линията за наблюдение на задвижките.

Описание:

За свързване в линията на задвижките на управляващите устройства SHEV (система за вентилация)

GLT-LZM3 – Модул за оправление на движението 0 - 10 V за вентилация

Приложение:

За управление на хода с 0 - 10 V сигнал (0 - 100%) на една задвижваща линия.

Описание:

• За свързване към линията със задвижки на SHEV (система за вентилация) или на системи за естествена вентилация
• Монтирането на корпуса изисква свободно пространство в корпуса
• Настройката на времето за управление на задвижването (за ограничаване на хода) съответства на 10 V (100% отворен). Вентилационната линия е затворена при 0 V (0% отворена)
• Междинните позиции съответстват на приложеното напрежение 0-10 V
• Работно напрежение, поляризирано в посока затваряне: Задвижванията следват сигнала 0-10 V
• Работно напрежение, поляризирано в посока отваряне: сигналът 0 - 10 V е претоварен, задвижванията преминават към крайната позиция OPEN (функция за аварийно отваряне)

WRAG2 - Устройство за оценка на вятъра / дъждовете

Приложение:

За оценка на вятърните и дъждовните сигнали от сензорите за вятър и дъжд, работещи с 24 V DC и тяхното предаване чрез 2 линии без напрежение, с допълнителен вход за свързване на вентилационни бутони (или време превключватели и т.н.).

Използва се за управление в допълнение към централи за натурална вентилация LZ 1, LZ 6, NT-T2,5

Описание:

Предаване на сигнали за вятър и / или дъжд (отделно или заедно), регулируемо чрез 4 позиционен DIP превключвател, директно свързване на задвижки до макс. 5A, времезакъснение при включване на сигнала за вятър и дъжд и закъснение при изключване за вятърния сигнал

LZA - Вентилационен модул (изисква се външно захранване)

Приложение:

Модулна система за единично или групово управление на устройства на 24 V DC чрез външно захранване, Вентилационен модул се монтира в разпределителна кутия.

Описание:

• Входните данни разграничават командите за кратко-дълго-освобождаване. Изходът на задвижването може да се управлява чрез кратка команда като режим на превключване включено или изключено. С команда за дълго и освобождаване, задвижванията могат да се задействат в режим "мъртъв"
• Всеки модул има входове и изходи за превръщане на командата с по-висок приоритет (т.е. от вентилационните бутони или от реле време) и захранването
• Външното захранващо устройство е адаптирано към обобщената консумация на ток в системата

Универсален контролен реле-модул за 1 задвижване 230 V AC

Приложение:

Релеен модул за единично или групово управление на 1 задвижващ блок 230 V AC, подходящ за монтаж в кутия зад вентилационния бутон.

Описание:

• Всеки модул има входове и изходи за прехвърляне на сигнал с по-висок приоритет (т.е. от вентилационните бутони или от бутона за време) и захранването
• Входа от вентилацията контролира само модул със собствено задвижване
